JMⅡJ型接中间轴型膜片联轴器

  • 简介:膜片联轴器是由几组膜片用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成.
产品详细

JMⅡJ型接中间轴型膜片联轴器 (JB/T 9147-1999)


膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式.膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍.膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器.JZM型膜片联轴器是我国重点推广应用的高性能挠性联轴器,且工业发达国家已普遍采用.在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能.

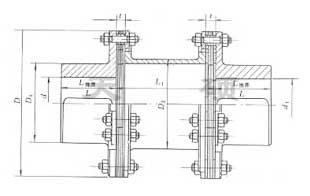

MⅡ型膜片联轴器基本参数和主要尺寸 mm (JB/T 9147-1999)


型 号 公称转矩
Tn /N.m
瞬时*大转矩
Tmax
/N.m
*大转速
nmax
r/min
轴孔直径
d,d1
轴孔长度 D D1 D2 L1
min
t 质量
Kg
转动惯量
kg.㎡
0.252
J1型Y型 L推荐
L L1
min
质量
每增加
1m的
质量
JMⅡJ1 63 100 9300 20-38 38-82 40 92 53 45 70 8±0.2 2 41 0.002
JMⅡJ2 100 200 8400 25-45 44-112 45 102 63 80 2.9 0.003
JMⅡJ3 250 400 6700 30-55 60-112 55 128 77 76 96 11±0.3 5.7 8 0.009
JMⅡJ4 500 800 5900 35-65 60-142 65 145 91 116 8.5 0.017
JMⅡJ5 800 1250 5100 40-75 84-142 75 168 105 102 136 14±0.3 12.5 12 0.034
JMⅡJ6 1250 2000 4750 45-80 84-172 80 180 112 140 15±0.4 16.5 0.053
JMⅡJ7 2000 3150 4300 50-85 84-172 200 120 114 21 19 0.082
JMⅡJ8 2500 4000 4200 55-85 84-172 80 205 120 114 140 20±0.4 23 19 0.092
JMⅡJ9 3150 5000 4000 55-90 84-172 90 215 128 127 160 27 21 0.117
JMⅡJ10 4000 6300 3650 60-95 107-172 100 235 132 170 23±0.5 36 0.191
JMⅡJ11 5000 8000 3400 60-100 107-212 250   145 140 42 26
JMⅡJ12 6300 10000 3200 60-110 107-212 110 270 155 190 50 0.349
JMⅡJ13 8000 12500 2850 65-110 107-212 115 300 162 165 200 27±0.6 66 47 0.56
JMⅡJ14 10000 16000 2700 70-125 107-212 125 320 176 220 78 0.75
JMⅡJ15 12500 20000 2450 75-130 107-252 140 350 186 240 32±0.7 110 51 1.26
JMⅡJ16 16000 25000 2300 80-140 132-252 145 370 203 219 250 125 72 1.63
JMⅡJ17 20000 31500 2150 90-160 132-302 165 400 230 290 160 2.45
JMⅡJ18 25000 40000 1950 100-170 167-302 175 440 245 300 38±0.9 220 3.99
JMⅡJ19 31500 50000 1850 100-180 167-302 185 460 260 267 320 245 89 4.98
JMⅡJ20 35500 56000 1800 120-200 167-352 200 480 280 350 275 6.28
JMⅡJ21 40000 63000 1700 120-200 167-352 210 500 295 370 320 7.68
JMⅡJ22 50000 80000 1600 140-220 202-352 220 540 310 299 380 44±1 400 110 11.6
JMⅡJ23 63000 100000 1450 140-240 202-410 240 600 335 356 410 50±1.2 560 145 19.8
JMⅡJ24 80000 125000 1400 160-250 242-410 255 620 350 440 620 23.6
JMⅡJ25 90000 140000 1300 180-280 242-470 275 660 385 480 740 31.9
JMⅡJ26 112000 180000 1200 180-300 242-470 295 720 410 406 510 60±1.4 970 190 50.4
JMⅡJ27 140000 200000 1150 220-300 242-470 295 720 410 520 1050 57
JMⅡJ28 160000 224000 1100 240-300 330-470 320 770 450 457 560 1200 215 69.4
JMⅡJ29 180000 280000 1050 250-340 330-550 350 820 490 600 1400 95.5
JMⅡJ30 280000 450000 1000 280-360 380-550 875 480 -550 559 620 50±1.6 1400 235 96.5 -109.5
JMⅡJ31 400000 630000 930 300-400 380-650 935 520-600 610 630 60±1.0 1800 290 142-162
JMⅡJ32 450000 710000 880 320-420 380-650 380 1030 480-640 622 690 2250 330 194-240
JMⅡJ33 560000 900000 820 360-460 450-800 400 1080 580-700 660 726 66±2.2 2750 390 271-325
JMⅡJ34 1000000 1600000 740 400-500 460 1160 620-750 750 836 70±2.3 3500 450 387-465
JMⅡJ35 1400000 2240000 680 440-560 520 1290 790-840 820 946 82±2.6 5000 570 750-810
JMⅡJ36 2000000 3150000 620 480-600 540-800 570 1410 760-920 900 1040 92±2.8 6500 710 1050-1290
JMⅡJ37 2800000 4000000 570 450-630 640-800 610 1530 810-980 1000 1100 105±3.4 8400 880 1630-1950
JMⅡJ38 4000000 6000000 520 560-710 670 1670 950-1070 1100 1210 115±3.4 11000 1050 2670-3030
JMⅡJ39 5000000 8000000 480 600-750 680-800 730 1830 970-1170 1200 1320 125±3.7 15000 1350 4060-4800
JMⅡJ40 6300000 10000000 430 670-850 780-880 800 2000 1140-1290 1300 1450 130±4 19000 1600 6600-7500
JMⅡJ41 8000000 12500000 400 750-850 780-980 2200 1260-1420 1400 1600 140±4.4 25000 1850 10400-11900
JMⅡJ42 10000000 16000000 350 800-950 960 2400 1370-1550 1500 1760 32000 2100 15200-17400
