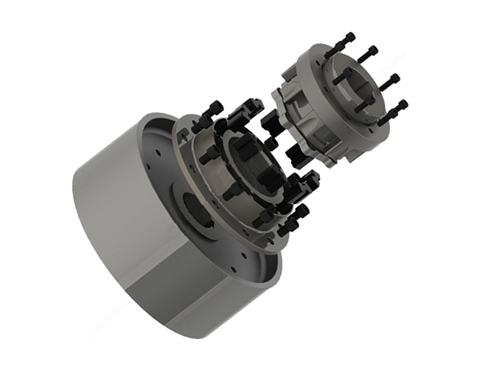

HTLD型H形弹性块联轴器

  • 简介:沧州海硕螺杆泵有限公司主要生产单螺杆泵,双螺杆泵,三螺杆泵,膜盘联轴器等各种规格的螺杆泵及各种齿轮泵.欢迎来我公司选购.
产品详细

HTLD型H形弹性块联轴器
   H形弹性块联轴器是利用若干个H表状的弹性件,并将主、从动端半联轴器的凸块对应插入H形弹性件之间,以实现两半联轴器的联接。H型弹性块联轴器结构简单,尺寸紧凑,制造方便,成本较低,装卸方便,具有一定补偿两轴相对偏移和减振、缓冲性能,适用于联接两同轴线的传动轴系。 弗兰德FLENDER联轴器,N-EUPEX联轴器

HTLD型H形弹性块联轴器基本参数和主要尺寸(JB/T5511-91)

HTLD型H形弹性块联轴器(JB/T5511-91)

HTLD型H形弹性块联轴器基本参数和主要尺寸(JB/T5511-91)/mm
型号
公称转
矩T­n/
N·m
许用转速
[n]/r·min-1
轴孔直径
d1、d2
轴孔长度
B
B1
L2
D
D0
D2
S1
S
P
转动惯
量I/
kg·m2
质量
m/kg
Y型
J1
L
L1
HTLD1
250
2800
3800
32、35、38
82
60
85
5
135
125
200
75
30
2
38
0.089
14.3
40、42、45*、48*
112
84
140
50*
HTLD2
355
2200
3000
38
82
60
105
25
80
140
250
80
33
43
0.148
25
40、42、45、48、50、55*、56*
112
84
166
HTLD3
560
2200
3000
42、45、48、50、55*、56*
105
173
160
250
95
38
47
0.167
29.2
60*、63*、65*
142
107
HTLD4
900
1800
2400
50、55、56
112
84
135
25
183
180
315
108
41
50
0.415
43
60、63、65、70*、71*、75*
142
107
208
HTLD5
2000
1400
1900
65、70、71、75
170
30
231
225
400
138
51
61
1.29
77.5
80、85、90*
172
132
261
HTLD6
2800
1100
1500
71、75
142
107
210
70
245
250
500
155
60
3
69
3.27
119.9
80、85、90、95
172
132
40
215
100*
212
167
315
HTLD7
4000
1100
1500
80、85、90、95
172
132
210
40
280
280
500
172
65
73
3.56
131.9
100、110*
212
167
320
HTLD8
5600
900
1200
90、95
172
132
265
95
190
315
630
200
70
78
9.32
191.6
100、110、120、125
212
167
385
HTLD9
7100
900
1200
100、110、120、125
265
55
338
350
630
230
74
83
10.02
252
130、140
252
202
15
393


























注:1.联轴器的转动惯量和质量是按铸铁件*小轴孔尺寸计算的近似值。
          2.标记“*”号的轴孔直径不适用于d2
          3.瞬时过载转矩不得大于公称转矩值的2倍。
          4.表中尺寸P为拆卸拨爪的*小尺寸。
